آموزش نصب آیفون تصویری - درب بازکن - اف اف تصویری کدینگ Coding سیماران Simaran و طریقه کد دادن دیکودر

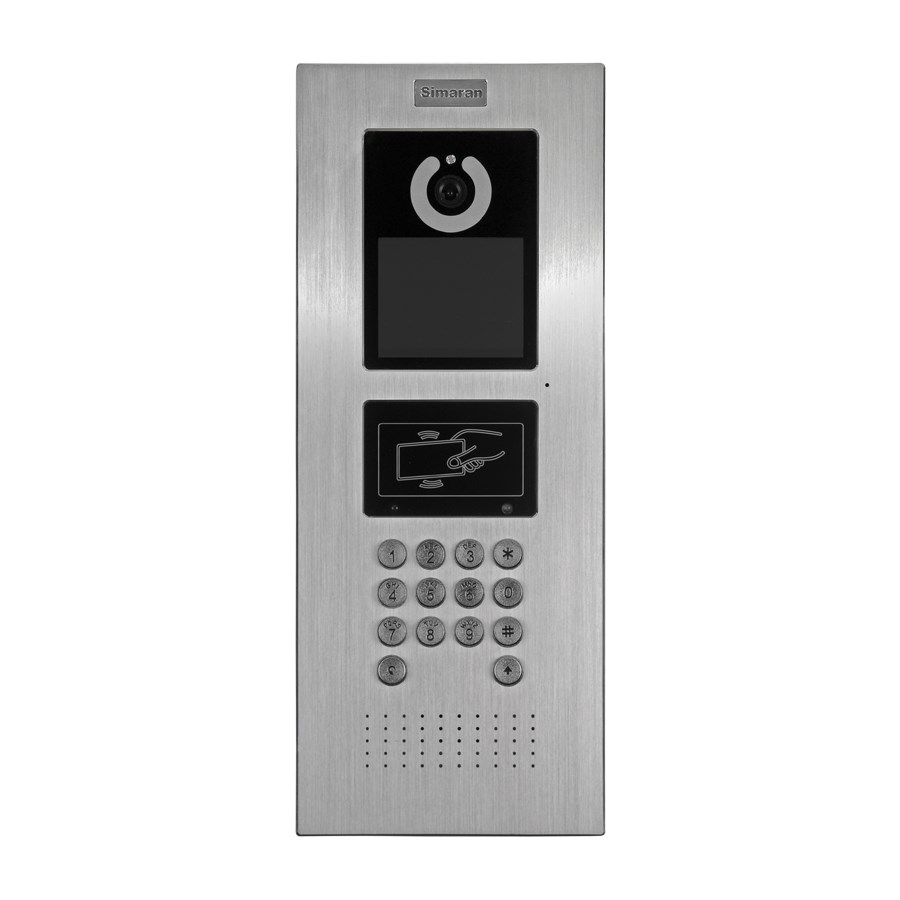

راهنمای نصب پنل تصویری کدینگ سیماران Simaran مدل فروز:
پنل آیفون تصویری کدینگ چیست؟
در اکثر ساختمانها که تعداد واحدهای آنها بیشتر از 16 واحد باشد برای حفظ زیبایی ورودی ساختمان و پایین آوردن میزان خرابی جهت نصب پنل های زیاد ، ارتباط آسان با واحد مورد نظر از طریق گرفتن شماره واحد ، قابلیت بازکردن درب ورودی ساختمان از طریق پنل با استفاده از رمز اختصاصی که کاربر تعیین میکند و... از پنل های آیفون تصویری کدینگ استفاده می شود. در این مطلب ما قصد داریم پنل تصویری کدینگ فروز را همراه با چگونگی نصب این محصول به شما آموزش دهیم
مشخصات پنل آیفون تصویری کدینگ VFRC/D100 سیماران Simaran :
1- قابلیت استفاده از مانیتورهای آیفون تصویری سیاه و سفید و رنگی 4 سیم.
2- قابلیت کد دهی اختیاری و دلخواه برای واحدهای ساختمان.
3- قابلیت ارتباط با واحدها از طریق صفحه کلید پنل کدینگ و نمایش شماره واحد مورد نظر بر روی نمایشگر پنل.
4- قابلیت باز کردن درب ورودی ساختمان با استفاده از رمز ورودی و قابلیت تغییر رمز از طریق کاربر.
5- عملکردهای عمومی مانند انتقال تصویر ، مکالمه ، زنگ و درب بازکن از طریق واحد.
6- قابلیت ارتباط پنل آیفون تصویری سیماران با مرکز نگهبانی که مجهز به مانیتور LCD حروف و اعداد میباشد.
7- قابلیت ارتباط مرکز نگهبانی با واحدها و بالعكس .
8- قابلیت استفاده چهار پنل آیفون تصویری کدینگ به صورت هوشمند با استفاده از سوئیچ هوشمند
9- دارای کارتخوان با قابلیت تعریف دو هزار کارت یا تگ RFID
متعلقات داخل جعبه پنل آیفون تصویری کدینگ سیماران Simaran مدل فروز VFRC/D100:
آچار آلن 2.5 ، پیچگوشتی ، پیچ آلن 5.2 ، ترمینال کشویی 6 پین ، کانکتور 2 پین
راهنمای سیم بندی پنل آیفون تصویری کدینگ فروز سیماران Simaran :
درب بازکن پنل آیفون تصویری: پنل آیفون تصویری توسط دو سیم مشکی رنگ مطابق تصویر به قفل درب بازکن وصل میشود.
ارتباط پنل آیفون تصویری به دیکودر: پنل توسط یک Connector شش سیم، به اولین دیکودر متصل میشود
ولتاژ پنل آیفون تصویری : پنل ایفون تصویری کدینگ توسط دو سیم مشکی و قرمز به 12V DC تغذیه وصل میشود.
ارتباط دیکودر به دیکودر در آیفون کدینگ : دیکودر توسط 5 سیم به اضافه دوسیم ولتاژ به ورودی دیکودر بعدی وصل میشود.
تغذیه دیکودر: دیکودر اول توسط دو سیم به Dc تغذیه وصل میشود و بقیه دیکودرها از خروجی دیکودر قبل تغذیه میشوند .
آموزش سیم بندی دیکودر آیفون تصویری کدینگ Coding سیماران Simaran مدل DW/4S:
هر دیکودر جهت کنترل چهار مانیتور یا چهار واحد در نظر گرفته میشود ، مانیتورها مستقیماً با چها سیم به صورت انفرادی به دیکودر نصب میگردد و دیکودر با برنامه ای که به آن داده میشود عملکرد زنگ هر واحد را اجرا میکند.
مدل اول نصب دیکودر:
مدل دوم نصب دیکودر:
عملکرد ترمینالهای ورودی و خروجی در پنل و دیکودر:
(A - صوت) - (G - زمین) - (V - تصویر) - (AA - خط اول اطلاعات) - (BB - خط دوم اطلاعات)
عملکرد ترمینالهای مانیتورها:
(A - صوت ،سیم قرمز) - (G - زمین ، سیم آبی) - (P - تغذیه ، سیم زرد) - (V - تصویر ، سیم سفید) - (C - جهت شبکه ، در سیستم بدون مرکز نگهبانی بهجایی وصل نمیشود)
تعیین شماره واحدها در دیکودر کدینگ DIR/D4S سیماران Simaran:
1- ولتاژ دیکودر مورد نظر را قطع کنید و اتصال تمامی مانیتورهای متصل شده به دیکودر را از طریق خاموش کردن مانیتور یا در آوردن فیش از دیکورد جدا کنید
2- بر روی دیکودر جامپر J1 را در حالت Program قرار دهید و سپس ولتاژ دیکودر مورد نظر را وصل کنید.
3- مانیتور اول را روشن یا فیش ان را به دیکودر وصل کنید.
4- در این مرحله شماره واحد موردنظر خود را از یک تا 4 رقمی توسط پنل وارد و کلید زنگ را فشار دهید در صورت صحیح بودن عملکرد، مانیتور موردنظر بدون تصویر سه بار زنگ میزند.
5- مانیتور اول را خاموش یا جدا کنید و مانیتور دوم را روشن و وصل کنید و مراحل بالا را اجرا کنید این مراحل تا مانیتور چهارم یکی است
6- تمامی مانیتورها را خاموش کنید و ولتاژ دیکودر مورد نظر را قطع کنید سپس J1 را در حالت کارکرد Normal قرار دهید و سپس ولتاژ دیکودر مورد نظر را وصل کنید.
7- دیکودر شما برنامه ریزی شده و اماده فعالیت میباشد و میتوانید مانیتوها را روشن یا فیش انها را به دیکودر وصل کنید
نکات مهم در کد دهی:
1- کدهای وارد شده نباید تکراری باشد در غیر اینصورت کد جدید قبول نمیشود و دستگاه یک تک زنگ میزند.
2- بجای خاموش کردن مانیتور در مراحل کد دهی میتوانید فیش آن واحد را از سوکت دیکودر در بیاوردید.
در حالتی که فاصله آخرین مانیتور از پنل زیادتر از 60 متر میباشد بهتر است بهجای سیم از کابل کواکسیال 75 اهم برای انتقال تصاویر از پنل ( ترمینالهای GND , V ) به اولین دیکودر استفاده نمائید.
در حالتی که این فاصله بیشتر از 100 متر میباشد یا در حالتی که تعداد دیکودرهای بکار رفته زیاد باشد بهتر است علاوه بر استفاده از کابل کواکسیال از تقسیمکننده تصویر بهصورت نقشه زیر استفاده گردد .
مشخصات فنی پنل تصویری فروز مدل کدینگ VFRC/D100:
تغذیه موردنیاز DC12V-350mA
دوربین 1/4 اینچ
زاویه دوربین قابل تنظیم
فرکانس پویش افقی : 15/625 کیلوهرتز
عمودی : 50 هرتز
برنامهریزی تنظیمات پنل آیفون تصویری کدینگ سیماران مدل فروز :
برنامهریزی تنظیمات پنل آیفون تصویری کدینگ سیماران مدل فروز میتواند از دو روش برنامهریزی شود:
1- از طریق صفحهکلید بدون باز کردن قاب پشت پنل با استفاده از رمز
2- در صورت فراموشی رمز باید پنل را باز کنید و جامپ برنامه ریزی را سر جای خود بگذارید
الف- جهت برنامه ریزی در روش اول باید رمز 8 رقمی را بزنید و کلید نگهبانی را فشار دهید اگر رمز نادرست باشد پیغام Incurrect Password به مدت 2 ثانیه نمایش داده میشود و باز به صفحه اول برمیگردد.
ب- درصورتیکه رمز ورودی را ندانید باید پنل را باز و جامپ را روی حالت program بگذاری ، بعد از انجام این مرحله پیغام Digital Panel و Rfid Reader نمایش داده میشود
عملکرد کلیدها در منو برنامه ریزی پنل کدینگ سیماران Simaran :
کلید نگهبانی: ورود به پارامترها و تائید عدد وارد شده و تماس با نگهبانی
کلید زنگ: بازگشت به لیست پارامترها و بازگشت به حالت عادی کارکرد
کلید X: پاک کردن عدد وارد شده
کلیدهای فلش بالا و پایین: انتخاب پارامترهای بعدی و یا قبلی در منوی پارامترها و افزایش یا کاهش عدد وارد شده در یک پارامتر
پارامترها:
پارامترهای زیر در طی مراحل برنامهریزی باید مقداردهی گردند:
1- کد پنل Panel code :
هر پنل با دارای یک کد اختصاصی است از ۰۰۱ تا ۹۹۹ قابل انتخاب میباشد، در منوی تنظیمات این پارامتر با اصطلاح Panel code نمایش داده میشود اگر قصد تغییر ان را داشته باشید از بخش منو وارد این پارامتر شده و کلید نگهبانی را میزنید. در سیستم چند پنلی، کدپنل برای هریک از پنلها باید متفاوت و مشخص باشد و هرگز مشابه نباشد.
2- زمان فعال بودن درب بازکن:
اگر شما از قفل های برقی استفاده میکنید و نیاز دارید مدت زمات ورود ولتاژ بیشتر از حد نامی باشد میتوانید با استفاده از این پارامتر مدت را از ۱s تا ۱۰s تنظیم کنید. در منوی تنظیمات، این پارامتر با اصطلاح Door rel time نمایش داده میشود
Door rel time:
XX
در این حالت با واردکردن عدد موردنظر از طریق صفحهکلید و سپس فشردن کلید نگهبانی عدد وارد شده تائید میگردد و صفحه زیر به مدت 2 ثانیه نمایش داده میشود و سپس به منوی انتخاب پارامترها بازمیگردد
XX
Save OK
3- رمز ورودی تنظیمات:
رمز ورودی پنل در این بخش قابل تغییر میباشد ، رمز اولیه پنل 12345678 میباشد.
Set password:
XXXXXXXX
در این حالت با وارد کردن عدد مورد نظر از طریق صفحه کلید و سپس فشردن کلید نگهبانی عدد وارد شده تأیید می گردد و صفحه زیر به مدت 2 ثانیه نمایش داده می شود و سپس به منوی انتخاب پارامترها باز می گردد
XXXXXXXX
Save OK
4- کد درب بازکن:
در این پارامتر میتوانید یک رمز 6 رقمی جهت باز کردن درب ساختمان با استفاده از کی پد پنل کدینگ سیماران وارد کنید و این امکان قابلیت فعال و غیر فعال شدن توسط مشترک را دارد، در منوی تنظیمات این پارامتر با اصطلاح Door rel code نمایش داده میشود که اگر شما قصد تغییر کد این پارامتر را داشته باشید میتوانید وقتی به این پارامتر میرسید با فشردن کلید نگهبانی وارد صفحه زیر شوید:
Door rel code:
XXXXXX
در این حالت با واردکردن عدد موردنظر از طریق صفحهکلید و سپس فشردن کلید نگهبانی عدد وارد شده تائید میگردد و صفحه زیر به مدت ۲ ثانیه نمایش داده میشود و سپس به منوی انتخاب پارامترها بازمیگردد، نکته: جهت غیرفعال کردن کد دربازکن میتوانید عدد ۹۹۹۹۹۹ را به این کد اختصاص دهید.
XXXXXX
Save OK
برنامهریزی نامها و کارت تگها:
در این بخش شما میتوانید کارت و یا تگ های RFID را به سیستم کددهی ، برای این امر شما باید رمز هشت رقمی را وارد کنید
1- اضافه کردن کارت تگ:
در این بخش میتوانید کارت تگهای جدید را به سیستم بشناسانید. جهت اضافه کردن کارت تگ جدید، اصطلاح Add card نمایش داده میشود که اگر شما قصد اضافه کردن کارت تگ جدید را داشته باشید میتوانید وقتی به این پارامتر میرسید با فشردن کلید نگهبانی وارد میشوید و پیام Insert card: 60s را میبینید ، در این حالت تایمر 60 ثانیهای که در گوشه راست LCD نمایش داده شده شروع به کاهش میکند که میبایست در این زمان کارت تگ موردنظر را به کارتخوان پنل نزدیک کرده تا توسط آن شناساییشده و ثبت گردد با ثبت کارت تگ یک شماره به آن اختصاص داده میشود که در صفحه زیر به مدت 2 ثانیه نمایش داده میشود و مجدداً به صفحه قبل برمیگردد؛ سپس تایمر 60 ثانیهای ریست میشود و مجدداً شروع به کاهش میکند تا کارت تگ بعدی را بشناسانید ، درصورتیکه تایمر به 0 برسد و یا کلید زنگ را فشار دهید از این حالت خارج میشوید.
.XXXX
Save OK
درصورتیکه حافظه ذخیره کارت تگ پر شده باشد (2000 عدد) صفحه زیر به مدت 2 ثانیه نمایش داده میشود و سپس به صفحه انتخاب زیرمنوها برمیگردد.
Error
Full card
2- حذف کارت تگ:
در این قسمت میتوانید کارت تگهای ذخیرهشده را بهصورت تکتک حذف کنید.
جهت حذف کارت تگ، اصطلاح Delete card نمایش داده میشود که اگر شما قصد حذف یکی از کارت تگها را داشته باشید میتوانید وقتی به این پارامتر میرسید با فشردن کلید نگهبانی وارد صفحه زیر شوید: (شکل الف)
Delete card
By number
برای حذف کارت تگها میتوان از دو روش اقدام کرد: یکی از طریق شماره کارت تگ و دیگری از طریق خود کارت تگ برای استفاده از روش اول، در صفحهنمایش داده شده کلید نگهبانی را فشار دهید، وارد صفحه زیر میشوید :
Card number
در این قسمت شماره کارت تگ موردنظر را از طریق صفحهکلید وارد کرده و سپس کلید نگهبانی را جهت حذف فشار دهید ، درصورتیکه عدد کارت تگ وارد شده در سیستم موجود باشد صفحه زیر برای 2 ثانیه نمایش داده میشود و سپس به صفحه قبلی بازمیگردد:
Deleted
و درصورتیکه عدد وارد شده بالاتر از عدد 2000 شد صفحه زیر به مدت 2 ثانیه نمایش داده میشود و مجدداً به صفحه قبلی بازمیگرد :
Error
Card
برای حذف کارت تگها از طریق خود آنها زمانی که در صفحه (شکل الف) هستید میتوانید از طریق کلیدهای فلش بالا یا پایین روش عملکرد را تغییر دهید و وارد صفحه زیر شوید :
Delete card:
By card
در این قسمت با فشردن کلید نگهبانی وارد صفحه زیر میشوید :
Read card: 60s
در این حالت تایمر ۶۰ ثانیهای که در گوشه راست LCD نمایش داده شده شروع به کاهش میکند که میبایست در این زمان کارت تگ موردنظر را به کارتخوان پنل نزدیک کرده تا توسط آن شناساییشده و حذف گردد ؛ با شناسایی کارت تگ موردنظر صفحه زیر به مدت ۲ ثانیه نمایش داده میشود و مجدداً به صفحه قبل برمیگردد ؛ سپس تایمر ۶۰ ثانیهای ریست میشود و مجدداً شروع به کاهش میکند تا کارت تگ بعدی را برای حذف به پنل نزدیک کنید ، درصورتیکه تایمر به 0 برسد و یا کلید زنگ را فشار دهید از این حالت خارج میشوید.
XXXX
Card deleted
و درصورتیکه عدد وارد شده در سیستم موجود نباشد صفحه زیر به مدت ۲ ثانیه نمایش داده میشود و مجدداً به صفحه قبلی بازمیگردد :
Error
Card
3- حذف کلی کارت تگها:
در این قسمت میتوانید کارت تگهای ذخیرهشده را بهصورت یکجا حذف کنید. جهت حذف کلی کارت تگها ، اصطلاح Delete all card نمایش داده میشود که اگر شما قصد حذف کلی کارت تگها را داشته باشید میتوانید وقتی به این پارامتر میرسید با فشردن کلید نگهبانی وارد صفحه زیر شوید :
?Are you sure
در این قسمت برای حذف کامل کارت تگها میتوانید از کلید نگهبانی برای تائید عملکرد استفاده کنید که در این حالت صفحه زیر به مدت حدوداً ۱۲۰ ثانیه نمایش داده میشود، در این حالت منتظر بمانید تا سیستم به کار خود خاتمه دهد و در صورت منصرف شدن از این کار میتوانید از کلید زنگ برای خارج شدن از این قسمت استفاده کنید.
Please Wait
و سپس صفحه زیر نمایش داده شده و مجدداً به صفحه تنظیمات نامها و کارت تگها برمیگردد :
All card's Deleted
